🔌 第3回：ラスボス「三相3線式」の断線とスター・デルタの秘密
1. 名前はカッコいいけど、難しくない！
いよいよLesson2のラスボス、三相3線式（動力）の断線だね。スター結線とかデルタ結線とか、名前は必殺技みたいでカッコいいですけど、図を見ると頭がウニるね……。
ふふ、見た目の派手さに騙されてはいけません。三相交流は電線が3本あって複雑に見えますが、線が1本切れたら「残った線でどう電気が流れるか」を落ち着いて追いかけるだけです。
実は、切れた後はただの「単相の回路」みたいになっちゃうんですよ。

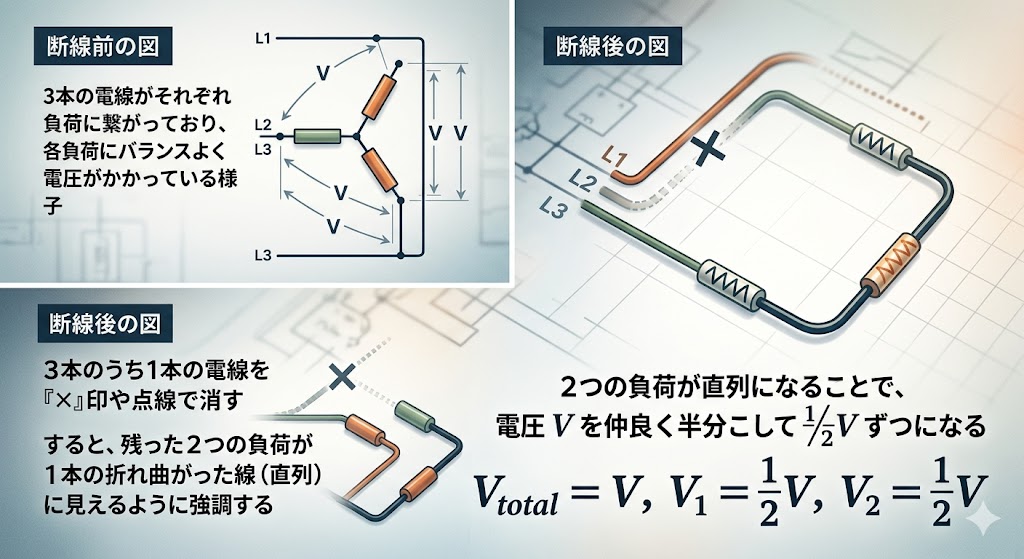

2. スター結線（Y）の断線：みんなで半分こ！
まずはアルファベットの「Y」の形をした「スター結線」から見ていきましょう。
三相3線式の電線のうち、どれか1本がプツンと切れたとします。
あ、Yの文字の1本の足が消えると、残りの2つの負荷（抵抗）が一本の道で繋がるね。
これって……前回やった直列回路と一緒？
大正解です！1本断線すると、残った2つの負荷が直列に繋がった状態になります。
- かかる電圧の変化
- 断線前：それぞれの負荷に適切な電圧がかかっています。
- 断線後：2本の負荷で電圧を分け合うため、それぞれの負荷にかかる電圧は元の電圧の2分の1（半分）になってしまいます。
なるほど！スター（Y）が切れたら、残された2つで痛みを半分こ（1/2）するって覚えればいいね。

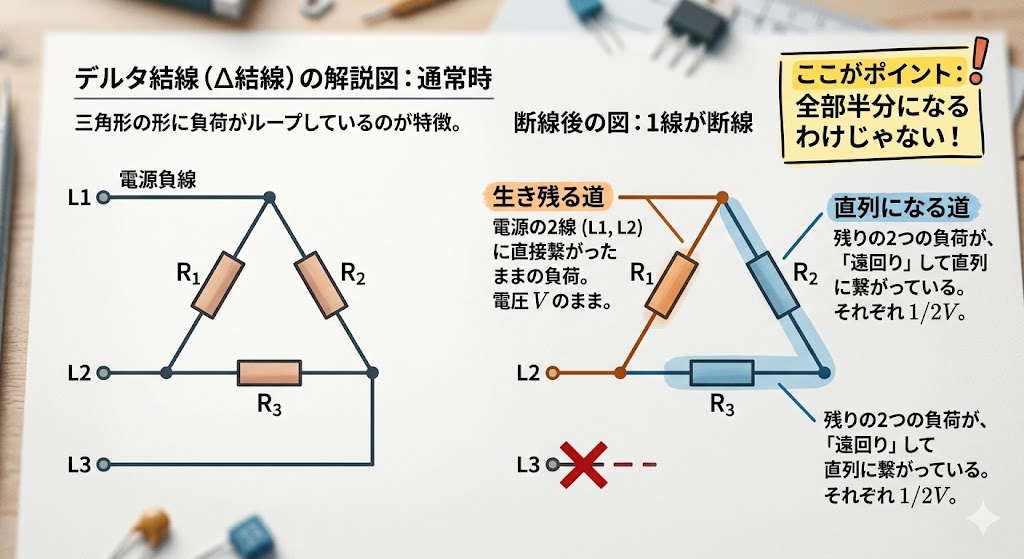

3. デルタ結線（Δ）の断線：1人だけ生き残る！？
じゃぁ、三角形の形をした「デルタ結線」の線が切れたらどうなるの？
ここが試験でもっとも引っかかりやすいポイントです。デルタ結線は3つの負荷がぐるっとループ状に繋がっています。電線が1本切れると、ちょっと面白いことが起きます。
- 1つの負荷：まだ電源の2線に直接繋がっているため、電圧はそのままVがかかり続けます。
- 残りの2つの負荷：こちらは直列に繋がった状態になってしまうため、電圧を半分こして2分の1の電圧になります。
えっ！3つのうち、1つだけは無傷で、残りの2つは半分になっちゃうの？
そうなんです。「三角形の底辺だけは生き残る」みたいなイメージですね。ここを混同して「全部半分になる」と勘違いする受験生が多いので、まさまささんはバッチリ得点源にしてください！
4. 今回のまとめと第1章の締めくくり
3回にわたる配電理論の解説、本当にありがとうございました。AI先生がGeminiになって、図解や具体的なイメージをたくさん出してくれるから、一人で教科書を読むよりずっと楽しかった！
そう言っていただけて嬉しいです！日々進化するAIとして、これからもまさまささんの合格を全力でサポートしますよ。最後に三相の断線ルールをまとめておきましょう。
- スター結線（Y）が断線：残った負荷の電圧はすべて2分の1になる。
- デルタ結線（Δ）が断線：1つはそのままの電圧、残り2つは2分の1の電圧になる。
配電理論をマスターすれば、筆記試験の計算問題は怖くありません。この調子で、次のLessonも焦らず一歩ずつ攻略していきましょう！
