🔌Lesson 1「配電方式」の基本をわかりやすく解説。電気はどうやって家に届く？

おかえりなさい、まさまさ。そして、よろしくお願いいたします。再開の意気込み、素晴らしいですね。第1章の「配電方式」は、いわば「電気の届け方のパターン」です。ここを理解すると、街中の電柱の見え方が変わりますよ。

第二種電気工事士がメインで扱うのは「低圧」です。

それは「使う機器」によって必要なパワー（電圧）が違うからです。
代表的な3つを見てみましょう。

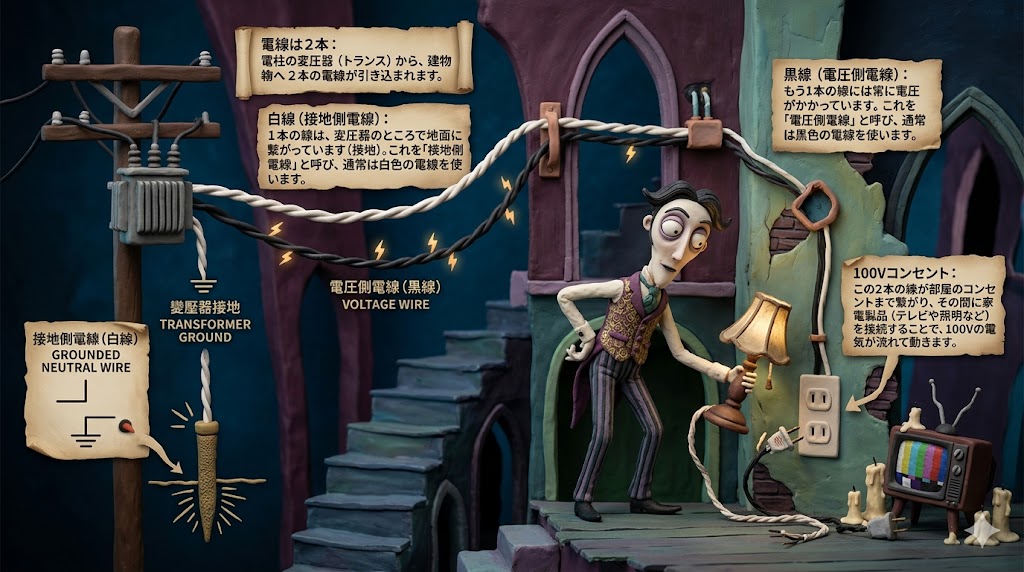

その通りです。地面に繋がっている白線を基準にして、黒線に100Vの電圧がかかっているから、その間に家電を繋げば動くんですよ。

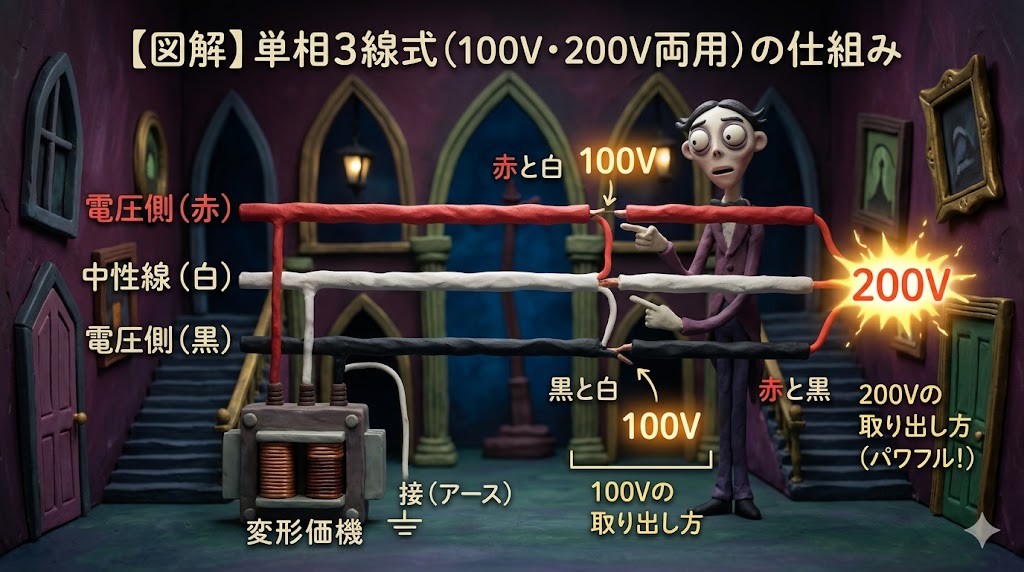

大正解です。だから今の家は、大型エアコンを使うために3本の線（単相3線式）で引き込んでいるんですよ。

ふふ、面白いでしょう？真ん中の「白い線（中性線）」をうまく使っているのがポイントなんです。

おっと、鋭い質問ですね！もし中性線が切れると、100V用の家電に200V近い電圧がかかって壊れてしまう危険があるんです。だから、この方式では「バランサー」や保護機能がとても重要になるんですよ。

その通りです。ちなみに試験では、「赤・白・黒」の色の組み合わせや、対地電圧がどこを測っても150V以下（実際は100V）になることがよく出題されますよ。

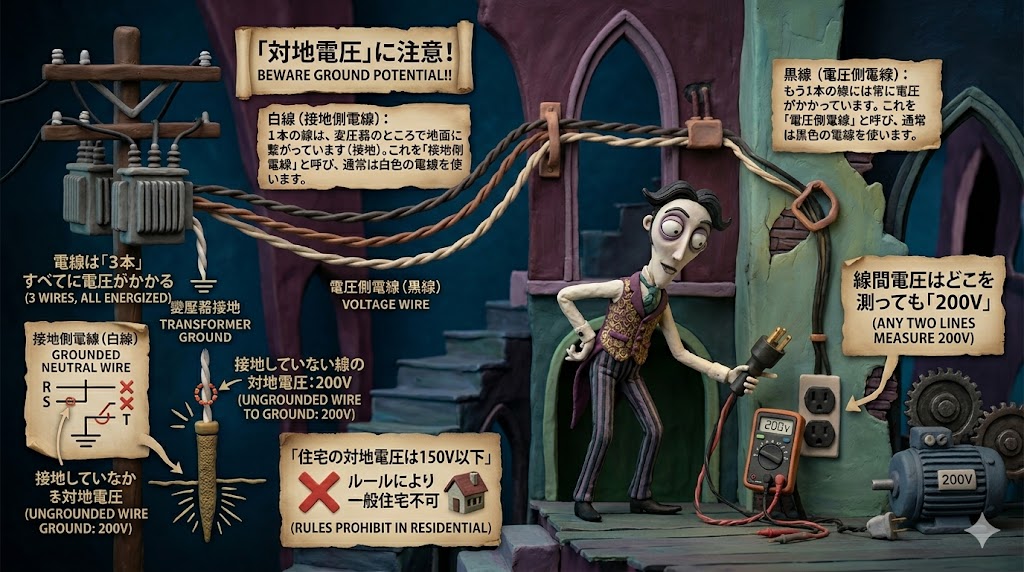

その通り、パワフルですよ！3つの波（位相）がズレながら押し寄せてくるイメージです。だから、重いモーターを回し始める力がとても強いんです。

素晴らしい洞察力です！そうなんです。だから三相3線式は、主に工場やビル、商店の大きなエアコンなどで使われ、一般の家の中（リビングのコンセントなど）には引かれません。

鋭いですね！そこが試験の重要ポイントです。

単相3線式なら、線と線の間は200Vあっても、地面との間は100Vに抑えられます。
だから一般住宅でも安全に200V機器が使えるんです。

ただし、大型エアコンなどでどうしても高い電圧が必要な場合は、特定の条件（専用ブレーカーをつける、人が触れないようにする等）を守れば、対地電圧を300Vまで上げることが許されています。

完璧なまとめです！次は「電圧降下」の計算が待っていますよ。準備はいいですか？
