🔌 第2回：【恐怖】もしも真ん中の線が切れたら…？（中性線断線の謎）
1. 導入：線が切れたら安全…じゃないの！？
前回は単相3線式のバランスについての学び直しだったけど、教科書に「中性線が断線すると異常電圧が発生する」って書いてて。普通、線が切れたら電気は止まるから安全なんじゃないの？

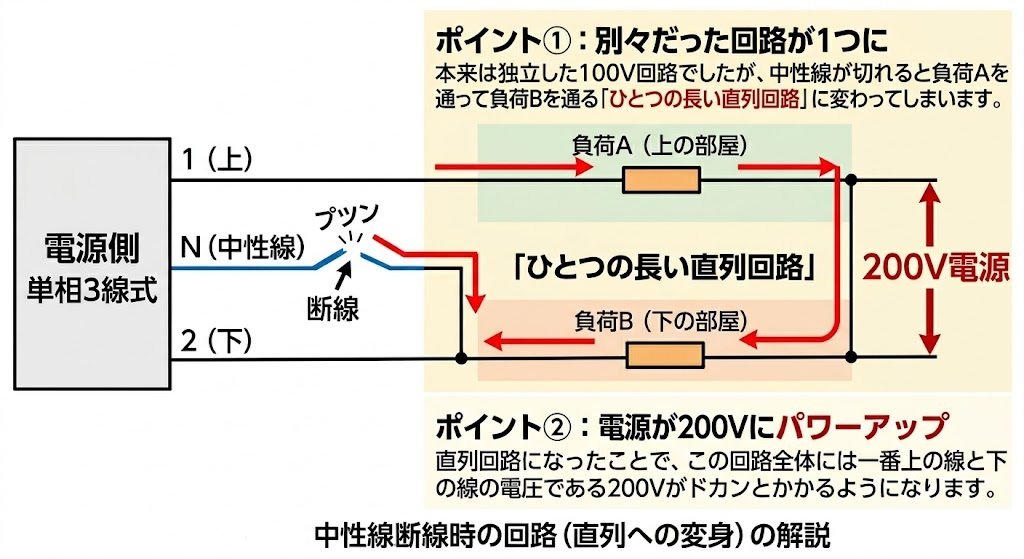

それが単相3線式の落とし穴なんです。真ん中の線（中性線）が切れると、本来「別々の100V回路」だったはずの上下の部屋が、無理やり「一本の道（直列）」で繋がってしまうんですよ。

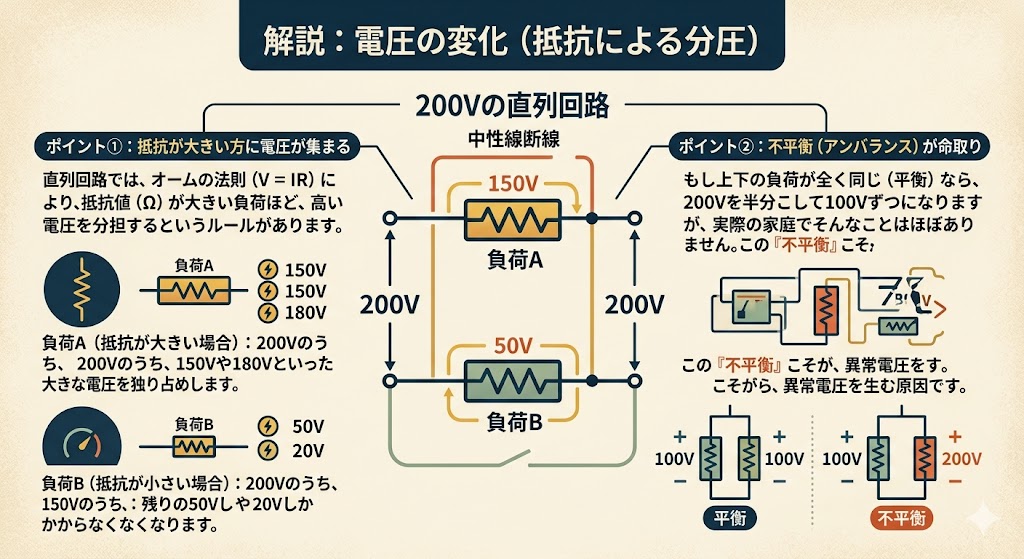

この図を見ると、中性線が消えたことで、電気がぐるっと一周しちゃうのがよく分かるね。そして下の図…、抵抗が10Ωの方は150Vもかかっちゃってるよ！本来100V用なのに、これじゃ壊れるわけだね…。
その通りです！この『アンバランスな状態』が異常電圧を招く最大の原因なんです。試験ではこの150Vという数字を計算させる問題も出ますから、図のイメージをしっかり焼き付けておきましょう！
2. 図解で見る「中性線断線」の正体
まずは上の図を参考にしながら考えてみましょう。
あ！真ん中の線がなくなると、電気が上から入って、そのまま下の負荷を通って帰っていってる。
正解です。ここで重要になるのが「オームの法則」です。200Vの電圧が、上下の家電の「抵抗の比」によって分け合われる（分圧される）ことになります。
- 抵抗が大きい（＝消費電力が小さい）家電: たくさんの電圧を独り占めしてしまう！
- 抵抗が小さい（＝消費電力が大きい）家電: 電圧が下がってしまう。
3. なぜ家電が焼損（ショウソン）するのか？
抵抗が大きい家電に電圧が集まる……。具体的にはどうなるの？
例えば、上の部屋で「100Wの電球」、下の部屋で「1000Wのドライヤー」を使っている状態で中性線が切れたとしましょう。
- 100W電球は抵抗が大きいため、200Vの大部分（例えば180Vくらい）を引き受けてしまいます。
- 本来100V用で作られている電球に180Vもかかれば、フィラメントは一瞬で焼き切れてしまいます。これが「焼損」です。
うわぁ、こわっ。家中の100V家電が全滅する可能性があるってことか……。
4. 試験に出る！「中性線にヒューズは厳禁」の理由
だからこそ、電気工事士には守らなければならない鉄のルールがあるんです。
⚠️ 超重要ルール 単相3線式の中性線には、単独のヒューズや過電流遮断器を設置してはいけない。
もしヒューズが飛んで中性線だけが「断線」状態になったら、さっきの異常電圧をわざわざ発生させちゃうからだ！
その通り！試験でも「なぜ中性線に過電流遮断器を設けないのか？」という理由を問われることがあります。答えは「中性線が断線すると、負荷の不平衡により異常電圧が発生し、機器が焼損する恐れがあるから」です。
5. 今回のまとめ
単相3線式は便利だけど、管理を間違えると怖いんですね。
仕組みを理解すれば怖くありません。今回のポイントを復習しましょう！
- 中性線が切れると、上下の回路が直列になり、全体で200Vの回路になる。
- 電圧は抵抗に比例して分かれる（抵抗が大きい負荷に高い電圧がかかる）。
- 焼損を防ぐため、中性線には絶対に単独の遮断機を入れない！
📅 次回予告：最終決戦「三相3線式」の断線！
次は工場とかで使う動力、三相3線式だね。
はい。スター結線とデルタ結線、それぞれの線が切れた時に電圧がどう変わるか。実は単相よりも計算はシンプルかもしれませんよ？第3回でスッキリ完結させましょう！
