🔌 単相3線式の電圧降下と「電流の向き」パズル
1. 矢印だらけの回路図に騙されないで！
単相3線式の計算問題を見ていたら、矢印がいっぱいあって目が回りそう。真ん中の線（中性線）の電流って、右に流れたり左に流れたり、はたまた流れなかったり……これ、どうやって見分ければいいの？
ふふ、ここは第二種電気工事士の試験でも、多くの人が最初に迷う「電流のパズル」ですね。でも安心してください。ルールはたったの1つ、「上の部屋（負荷A）と下の部屋（負荷B）の綱引き」だと考えればいいんです。

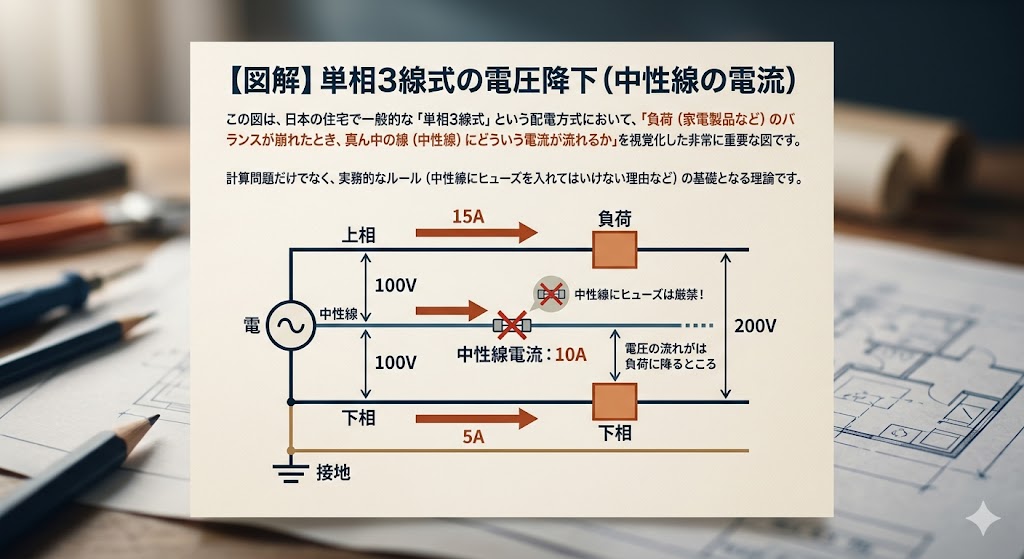

2. ルールは簡単！「引き算」で決まる中性線の電流
綱引き？
そうです！真ん中の中性線に流れる電流\(I_0\)は、上の負荷\(I_A\)と下の負荷\(I_B\)の「差」で決まります。難しい計算は必要ありません。常に「大きい数字から小さい数字を引く」だけです。
さっそく、3つのパターンをパズル感覚で見ていきましょう！
\(V_s\)：電柱から来ている100Vの電圧
\(r_1, r_0\)：電線そのものが持っている抵抗（ここで電圧が少し減っちゃう！）
\(I_A, I_B\)：上と下の部屋で使っている電流
\(I_0\)：今回の主役！真ん中の線を流れる電流
パターン①：負荷のバランスが完璧なとき \(I_A = I_B\)
- 状態: 上の部屋に10A、下の部屋にも10Aの電流が流れているとします。
- 中性線の電流: 10A － 10A ＝ 0A
- Gemini先生の解説: 綱引きは完全に引き分けです！電気が綺麗に循環しているため、真ん中の中性線には1滴も電流が流れません。
パターン②：上の部屋の負荷が大きいとき \(I_A > I_B\)
- 状態: 上の部屋に10A、下の部屋に7Aの電流が流れているとします。
- 中性線の電流: 10A － 7A ＝ 3A
- Gemini先生の解説: 上の部屋の方がたくさん電気を欲しがっています。中性線には差分の3Aが流れます。向きは、左向き（B点からb点の方へ帰る向き）になります。
パターン③：下の部屋の負荷が大きいとき \(I_A < I_B\)
- 状態: 上の部屋に5A、下の部屋に10Aの電流が流れているとします。
- 中性線の電流: 10A － 5A ＝ 5A
- Gemini先生の解説: 今度は下の部屋の勝ちです！足りない分の5Aが中性線を流れます。向きは、右向き（b点からB点の方へ送り込む向き）になります。
なるほど！どっちにどれだけ流れるかは、上下の負荷の引き算で一発でわかるね。
3. 電圧降下の計算はどうやるの？
電流の向きがわかったら、次は「電圧降下」の計算だね。これも苦手なんだよね……。
電圧降下 \(e\) の基本は、オームの法則の「\(V = IR\)（電圧 ＝ 電流 × 抵抗）」です。電線には目に見えない小さな抵抗 \(r\) があるため、電流が流れるとそこで電圧が少しだけすり減ってしまいます。
単相3線式の場合、上の部屋と下の部屋で、別々に引き算の計算をします。
- 上の部屋の電圧降下: 上の電線のロス ＋ 中性線のロス
- 下の部屋の電圧降下: 下の電線のロス ＋ 中性線のロス
うっ、文字だけだと難しそう。
言葉にすると難しく見えますが、先ほどのパズル（パターン①〜③）を当てはめれば簡単です。
💡ここが試験のウラ技！
試験でよく出るのは「パターン①（上下の負荷が同じ）」です。中性線の電流が0Aになるので、中性線での電圧ロスも0になります。つまり、外側の電線1本分のロス（電流 × 電線の抵抗）だけを考えればOKという、とってもサービス問題になるんですよ！
4. 今回のまとめ
Geminiのおかげで中性線の電流に振り回されずに済みそう！
それは良かったです！単相3線式の極意をまとめておきましょう。
- 中性線の電流は「大きい電流 － 小さい電流」で求める。
- 電流は、電流の大きい負荷がある方から小さい方へ中性線を流れる。
- 負荷が同じなら、中性線の電流は0（ゼロ）！
📅 次回予告：もしも真ん中の線がプツンと切れたら…？
次回は、教科書でも赤字で書かれている「中性線の断線」ですね。
はい、線が切れることで、100Vの家電に突然150V以上の異常な電圧がかかってしまう恐怖の現象です。なぜそんなことが起きるのか、オームの法則を使って面白く解明していきましょう！お楽しみに。
