サポちゃ、ついに「交流」の章に入ったね。これ、苦手な人多いって聞くけど…。
もちろんここにも、苦手な人がいます。
そうだよね。交流は最初ちょっととっつきにくいとろこがあるよね。
ただ、波の形さえつかめれば大丈夫！
今日はまず「交流がどう変化しているのか」から見ていこう。
🔍交流とは？
交流（AC：Alternating Current）は、電流の向きと大きさが周期的に変わる電流のこと。
たとえば家庭用電源（100V）は1秒間に50回（東日本）または60回（西日本）向きを変えているんだよ。
1秒で50回も!? つまりプラスとマイナスが交互に切り替わるってことか。
そのとおり。1回の変化を「1周期（1サイクル）」といい、1秒あたりの周期数を「周波数（Hz）」というの。
📈ポイント｜波形と用語の整理
交流はグラフにすると「サイン波（正弦波）」で表されるよ。
波の形の中で大切なのがこの4つ：
| 用語 | 説明 | 単位・記号 |
|---|---|---|
| 周期（T） | 1回の波が繰り返す時間 | 秒（s） |
| 周波数（f） | 1秒あたりの波の数 （f＝1/T） | ヘルツ（Hz） |
| 最大値（Vmax） | 波の一番高い値（頂点） | ボルト（V） |
| 実効値（V） | 直流と同じ働きをする平均的な値 | V＝Vmax／√2 |
実効値って「平均」みたいなものなのかな？
そう！たとえば家庭用の100Vは「実効値」だから、波の頂点（最大値）は約141V（100×√2）なんだよ。
🧮具体例｜周期と周波数の関係を計算してみよう
周期と周波数の関係式「f＝1/T」って、覚え方ない？
簡単だよ。たとえば50Hzなら、T＝1/50＝0.02秒。つまり、1波が0.02秒で1往復してるってこと。（１秒間で波が50往復）
60HzならT＝1/60＝約0.0167秒。西日本のほうが波の動きが少し速いんだね。

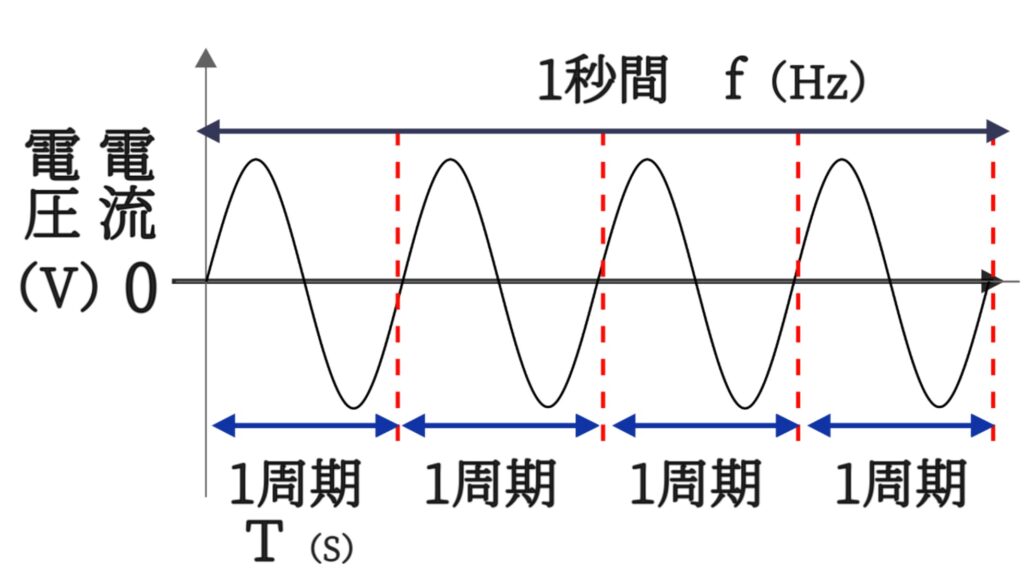

図解イメージ：
💡まとめ｜ここがポイント！
- 家庭の100Vは「実効値」表記（最大値は約141V）
- 交流は時間とともに電流の向きが変わる
- 波形はサイン波（正弦波）で表される
- 周期（T）と周波数（f）は反比例：f＝1/T
- 実効値は最大値の約0.707倍（V＝Vmax／√2）
なるほど、波のイメージがわかるとスッキリするね！
次回は「Lesson8：交流の性質②」で、電圧の瞬時値やベクトル表示を扱うよ。
ここまでの波形理解が土台になるから、今のうちにイメージをしっかり固めよう！
