🟦Lesson11（後半）交流並列回路と力率｜抵抗＋コンデンサ（RC）編

基礎の説明（定義・特徴）

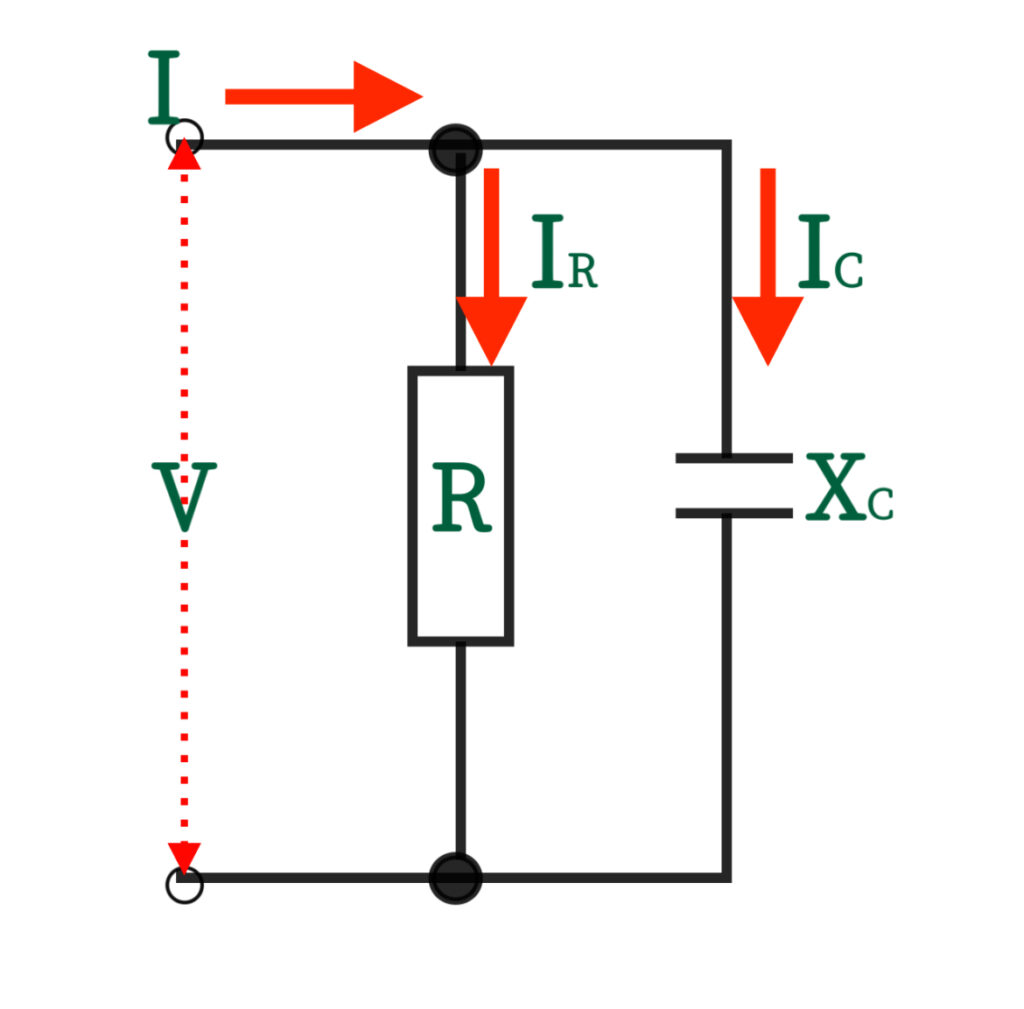

■ 抵抗とコンデンサの並列回路

・抵抗 R（Ω）
・容量リアクタンス XC（Ω）のコンデンサ

この2つが並列になることで、
どちらにも同じ電圧 V が加わります。

■ 電流の性質

・抵抗の電流 IR は 電圧と同相
・コンデンサの電流 IC は 電圧より位相が進む

“同相・遅れ・進み”の三つの関係のうち、最後のタイプがここで登場します。

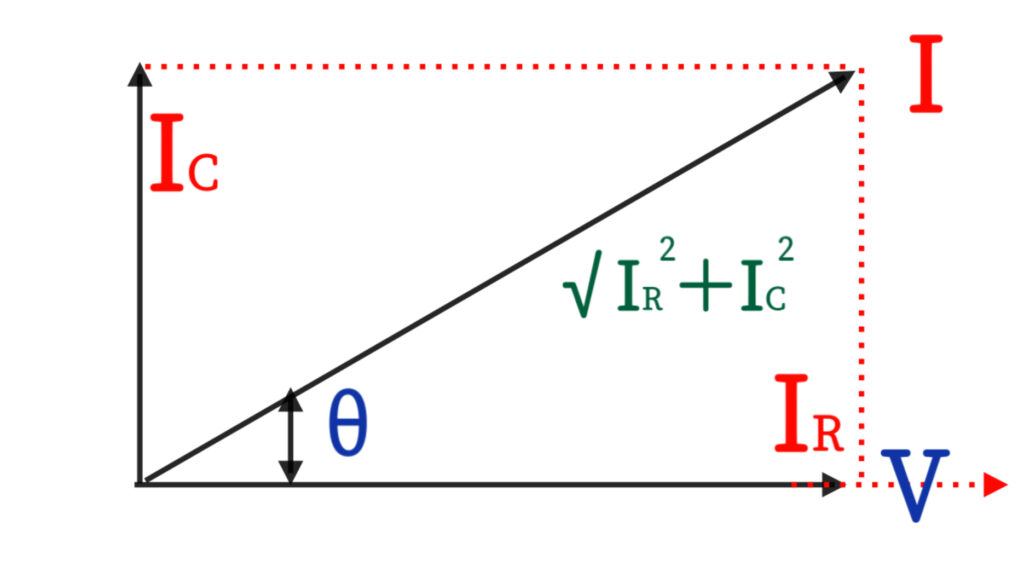

■ポイント解説（ベクトル図と合成電流）

RC並列では、電圧を基準にすると：

・IR … 電圧と同方向
・IC … 進み方向（電圧より前側）

となります。

電流どうしに角度があるため、
合成電流 I は IR と IC をベクトル合成した長さ で決まります。

■例題

RC回路では、

● V：共通の交流電圧
● 抵抗に流れる電流：IR
● 容量性リアクタンスを流れる電流：IC（進み）

■ RC並列の計算で押さえる基本式

・IR ＝ V ÷ R
・IC ＝ V ÷ XC
・合成電流 I ＝ IR と IC のベクトル合成
・力率 cosθ ＝ IR ÷ I（進み力率）

■まとめ（重要ポイント整理）

・並列では電圧が共通
・抵抗電流は同相
・コンデンサ電流は進む
・IC は電圧より前に進むため、合成電流は“進み側”に寄る
・力率は IR／I で求まり、この回路では 進み力率 となる

前半の “遅れ” と対になる関係がここで理解できます。

• RL回路（コイル）では電流は電圧より「遅れ」ます。
• RC回路（コンデンサ）では電流は電圧より「進み」ます。

---
