■ 三相回路の結線方法は2種類
三相電源も三相負荷も、次のどちらかで接続されるよ。
- 星形結線（Y結線）
- 三角結線（Δ結線）
👉【図：星形結線と三角結線】
まず、この回路で扱う4つの量を押さえておこう。
- 相電圧（1相あたりの電圧）
- 相電流（1相あたりの電流）
- 線間電圧（線と線の間の電圧）
- 線電流（線に流れる電流）

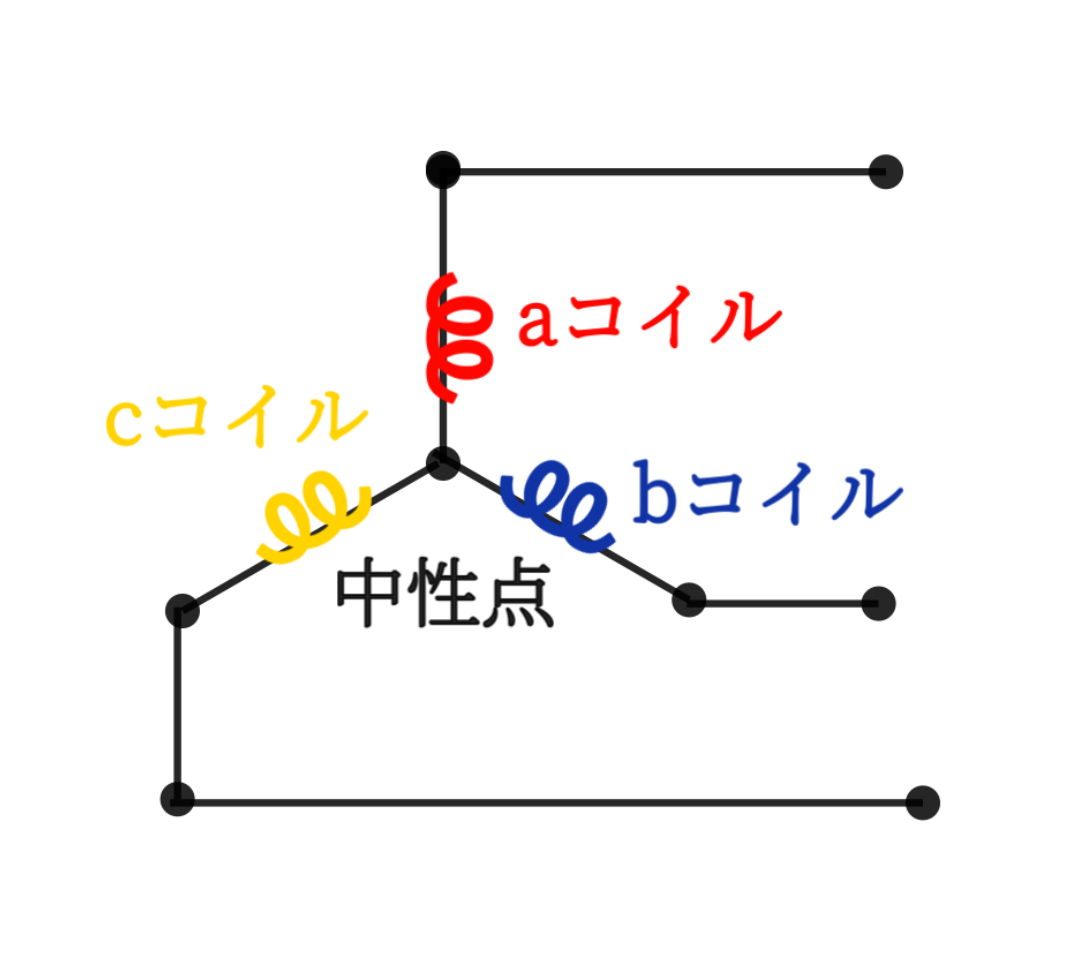

■ 星形結線（Y結線）
👉【図：Y結線のベクトル図】
● 電圧の関係
線間電圧 ＝ √3 × 相電圧
え、いきなり√3？急に数学っぽい…。
心配しないで。ベクトル図を見ると
「相電圧が120°ずれてる → 合成すると1.732倍」
というだけの話なんだ。
例）相電圧 200V
→ 線間電圧 = 200 × √3 ≒ 346V
● 電流の関係
線電流 ＝ 相電流
（Y結線ではここはシンプル！）

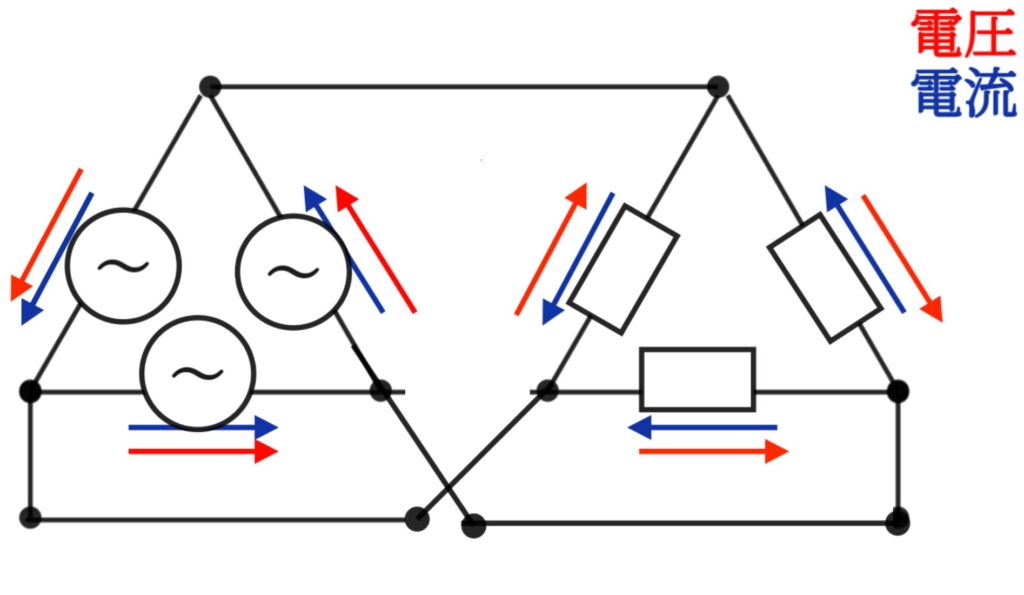

■ 三角結線（Δ結線）
👉【図：Δ結線の電圧・電流図】
● 電圧の関係
相電圧 ＝ 線間電圧
これは覚えやすい！
● 電流の関係
線電流 ＝ √3 × 相電流
あれ？YとΔで “√3になる場所” が逆なんだね。
そう！ここが試験のよく出るポイント。
- Yは電圧が√3倍
- Δは電流が√3倍
これだけ覚えておけば、三相のほとんどの問題は解けるようになるよ。
■ ここまでの要点まとめ
- 三相交流は120°ずれの単相交流が3つ
- ベクトル表示では120°開いた3本の矢印
- Y結線：
- 線間電圧＝√3×相電圧
- 線電流＝相電流
- Δ結線：
- 相電圧＝線間電圧
- 線電流＝√3×相電流
- “どこが √3になるのか” を間違えなければ得点アップ
さて！これで三相交流までクリア。次回からは 配線理論と配線設計 に入るよ。
やったぁ……！！ 一番苦手だった“電気理論ゾーン”はこれで卒業なんだね！
そうそう。ここまでよく頑張ったね。でも安心して、次の配線理論は“実務に近い分”むしろ理解しやすいところも多いんだ。
でもさ……“配線方式”ってなんだか一気に難易度アップしそうで、ちょっと震えてるんだけど……。
確かに単語がいきなり専門的になるけど、内容は“使い方のルール”だから、覚える順番さえ押さえれば大丈夫。実際の工事でどう役立つかもセットで説明するから、そんなに身構えなくてOKだよ。
そう言われると少し安心したかも…。じゃあ、次もよろしくお願いします！
任せて！それと……まさまさからお知らせがあるんだよね？
そうなんだよ〜。ちょっと私用が立て込んでて、更新ペースが少しゆっくりになるかも。
でも、絶対に最後まで一緒に学び切るから！ のんびりでも着実に前に進んでいこうね。
うん、学びは“継続”がいちばん。無理なく進めていこう！
